パッド交換作業
「浮動型（片側ピストン）」
1スライドピンボルトを取外す
（工具：メガネレンチまたはスパナ）
下側のスライドピンボルトをゆるめ、抜取ります。
2キャリパーボディーを持上げ、吊す
キャリパーボディーが持上がらないときは、もう一本のスライドピンボルトをゆるめ抜取ります。持上げたキャリパーボディーは針金等で吊します。
ブレーキホースを引張ったり、ねじったりして傷をつけないこと
3パッドを抜取る
4パッドからシムを取外す
シム類など付属部品の装着位置を覚えておきます。
取外し式のセンサーがあれば、外します。
5ピストンを戻す
（工具：ピストン戻し工具またはポンププライヤー）
ピストンを奥までいっぱいに戻します。
このとき、リザーバタンクのブレーキ液のレベルを確認して、あふれないよう注意します。
シール類を傷つけないこと
6キャリパーボディーを清掃する
パッドが入っていた所の汚れ、摩耗粉を布きれ等で清掃します。
取外したシムのパッドに当る部分も清掃します。
ピストンの反対側でキャリパーがパッドを抱く部分も清掃します。

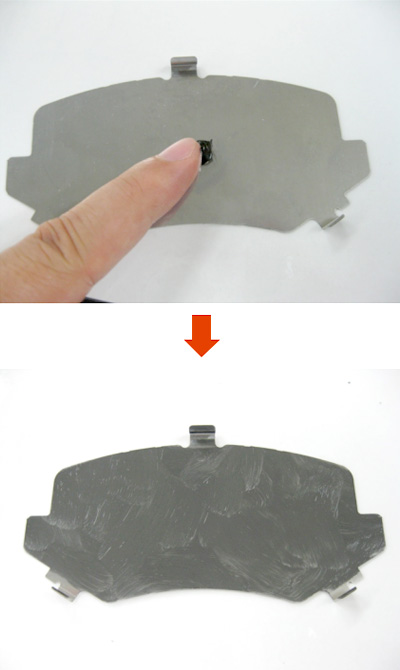

7鳴き止めグリースを塗布する
（工具：グリース缶または箱付属のグリース袋）
下記の箇所に薄く延して塗布します。
- パッド裏板（鉄板面）とシムの合わせ面
- シムが２枚重ねの時は、シムとシムの合わせ面
- シムのピストンが当る部分（丸く）
- パッド裏板のキャリパーが当る両側部分
8パッドにシムを元の位置に取り付ける
9取外し式摩耗センサーがある場合は、元の位置に取付ける
10パッドを組み付ける
パッドおよびブレーキローターの摺動面に油脂類を付着させない
11キャリパーボディーを元の位置に戻す
ゴム類を傷つけないように組付ける
ゴム類が巻込まれてないか確認
12スライドピンボルトの締付け
（工具：トルクレンチ）
規定トルクで締付けるトルク値は、整備マニュアルを参照してください
点検、不具合対処、交換を行う際は、注意事項を守って作業をしてください。
なお、専門の業者に頼らずに、ご自身で実際の作業を行われる場合は、ご自身が責任を負うことになります。
ご注意ください。
注意事項を守らないと、ブレーキの制動不能を生じ、お客様の死亡や大けがなどの人身事故が生じます。
注意事項を守らないと、ブレーキの制動不能や低下を生じ、お客様の死亡や大けがなどの人身事故の原因につながります。
注意事項を守らないと、お客様がケガをされたり、物品に損害を与える原因となります。
